Een fasemonitoringsrelais is een beschermingsapparaat dat wordt gebruikt om stabiliteit en veiligheid te behouden in driefasige elektrische systemen. Door continu de fasecondities en de spanningskwaliteit te controleren, helpt het schade veroorzaakt door veelvoorkomende stroomstoringen te voorkomen.

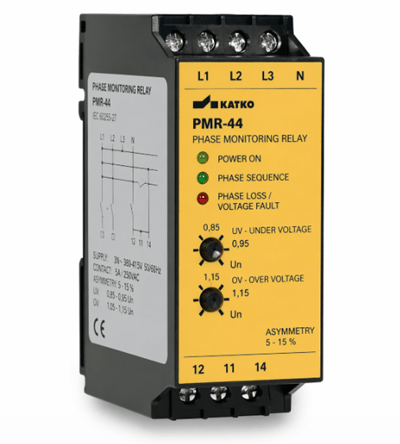

Overzicht van fasemonitoringrelais
Een fasemonitoringrelais is een elektrisch beschermingsapparaat dat wordt gebruikt in driefasige systemen om de stroomvoorziening te monitoren en abnormale fasecondities te detecteren. Het verifieert dat alle fasen aanwezig zijn, correct gesequenced en binnen een acceptabel spanningsbereik vallen. Wanneer er fouten optreden zoals faseverlies, faseomkering, faseonbalans, overspanning of onderspanning, activeert het een regelrespons om onveilige werking te voorkomen.
Functies van een fasemonitoringrelais
• Fasesequentiemonitoring – Controleert of de fasevolgorde correct is
• Faseverliesdetectie – Detecteert wanneer één fase ontbreekt
• Fase-onevenrichtingsmonitoring – Identificeert ongelijke spanning over fasen
• Overspanningsbescherming – Detecteert wanneer de spanning de veilige limieten overschrijdt
• Onderspanningsbescherming – Detecteert wanneer de spanning onder de veilige limieten daalt

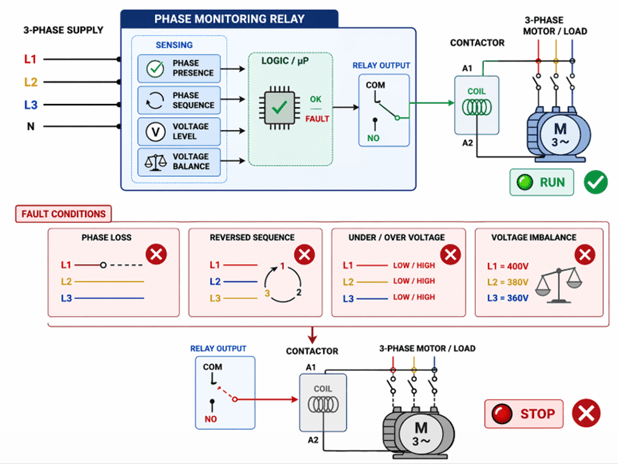

Werkprincipe van een fasemonitoringrelais
Een fasemonitoringsrelais werkt door continu de elektrische parameters van een driefasige voeding te detecteren. Het evalueert de faseaanwezigheid, fasevolgorde, spanningsniveau en spanningsbalans met behulp van interne detectiecircuits of microprocessorgebaseerde logica.
Onder normale omstandigheden handhaaft het relais een stabiele uitgangstoestand, waardoor aangesloten apparatuur kan draaien. Wanneer gemeten waarden de vooraf ingestelde drempels overschrijden, verwerkt het relais de conditie en verandert het zijn uitgangstoestand.
Deze uitgangsverandering schakelt doorgaans een besturingscircuit uit (zoals een contactorspoel), waardoor de werking wordt stopgezet om schade te voorkomen. Geavanceerde modellen gebruiken digitale verwerking voor verbeterde nauwkeurigheid, snellere respons en preciezere foutdetectie.

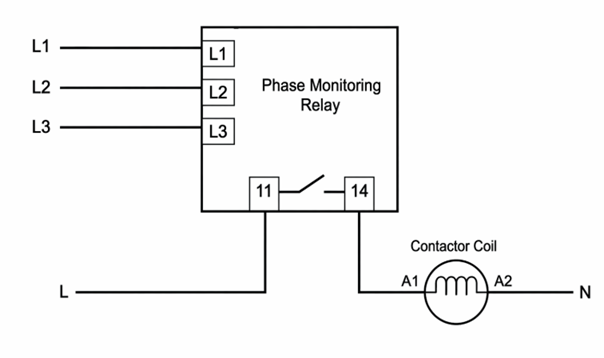

Basisbedrading van een fasebewakingsrelais
Een fasemonitoringsrelais is direct aangesloten op de binnenkomende driefasige voeding via de ingangsterminalen (L1, L2 en L3), waardoor de spanning over alle fasen kan worden gemonitord.
De uitgangscontacten van het relais zijn aangesloten op het regelcircuit—meestal in serie met een contactorspoel, motorstarter of alarmsysteem. Het relais voert de hoofdbelastingstroom niet; in plaats daarvan bepaalt het of de belasting mag werken.
Typen fasemonitoringsrelais

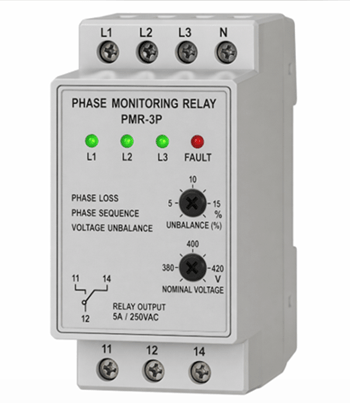

• Basisfase Monitoring Relay – Detecteert faseverlies en onjuiste fasesequenties; geschikt voor eenvoudige beschermingsbehoeften

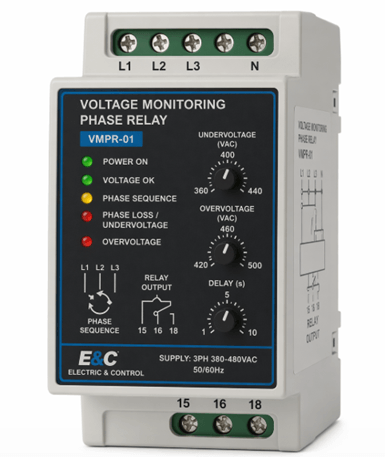

• Spanningsmonitoringsfaserelais – Bevat overspannings- en onderspanningsbescherming; gebruikt waar spanningsstabiliteit cruciaal is

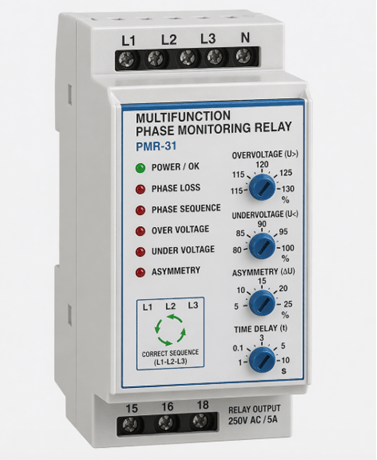

• Multifunctionele fasemonitoringsrelais – Combineert meerdere beschermingen met instelbare instellingen voor een bredere dekking

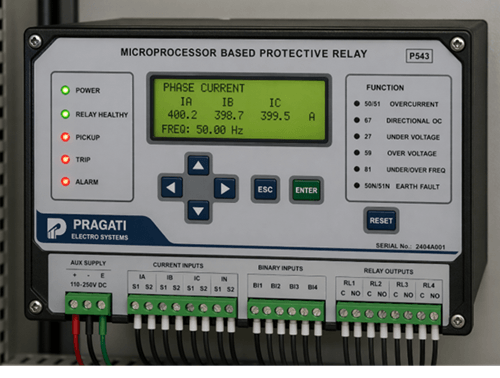

• Digitale of microprocessor-gebaseerde relais – Biedt hogere nauwkeurigheid, snellere respons en geavanceerde diagnostiek met programmeerbare functies

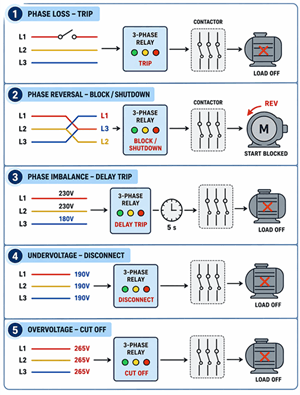

Veelvoorkomende foutscenario's en relayrespons
• Faseverlies – Schakelt onmiddellijk uit om enkelfasige vorming te voorkomen, wat motoren snel kan oververhitten
• Faseomkering – Blokkeert het opstarten of stopt de werking om omgekeerde rotatie en mechanische problemen te voorkomen
• Fase-onbalans – Legt een korte vertraging toe voor het uitschakelen om te voorkomen dat er op kleine fluctuaties wordt gereageerd
• Onderspanning – Schakelt de belasting los om stalling, laag koppel en instabiele werking te voorkomen
• Overspanning – Sluit de voeding af om isolatiestress en schade aan componenten te voorkomen
Kenmerken, voordelen en beperkingen
Kenmerken
| Kenmerk | Beschrijving |
|---|---|
| Verstelbaarheid | Stelt spanningslimieten, onevenwichtsdrempels, vertragingen en resetmodi in om aan de systeembehoeften te voldoen |
| Instellingen voor tripvertraging | Voorkomt uitschakelen tijdens korte dips terwijl snelle foutrespons wordt gegarandeerd |
| Visuele indicatoren en diagnostiek | Toont stroom- en storingsstatus voor snelle probleemoplossing |
Voordelen
| Voordeel | Beschrijving |
|---|---|
| Apparatuurbescherming | Voorkomt schade door fase- en spanningsfouten |
| Verbeterde veiligheid | Vermindert het risico op oververhitting en elektrische gevaren |
| Hogere efficiëntie en betrouwbaarheid | Vermindert stilstand en onderhoudskosten; verlengt de levensduur |
Beperkingen
| Beperking | Beschrijving |
|---|---|
| Geen overstroom- of kortsluitingsbescherming | Vereist zekeringen of zekeringen voor stroomstoringen |
| Hangt af van de juiste configuratie | Verkeerde instellingen kunnen leiden tot gemiste fouten of storende uitschakeling |
| Beperkte Beschermingsscope | Dekt geen thermische of mechanische gebreken |
| Vereist juiste installatie | Onjuiste bedrading vermindert de nauwkeurigheid en betrouwbaarheid |

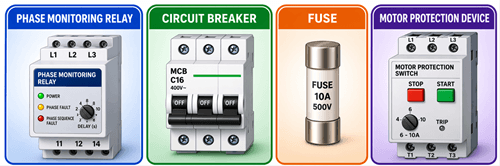

Fasemonitoringsrelais versus andere beveiligingsapparaten
| Aspect | Fasemonitoringrelais | Stroomonderbreker | Zekering | Motorbeschermingsapparaat |
|---|---|---|---|---|
| Hoofddoel | Fase- en spanningsmonitoring | Overstroombescherming | Overstroombescherming | Motoroverbelastingsbescherming |
| Gedetecteerde fouten | Faseverlies, omkering, onbalans, spanningsfouten | Overstroom, kortsluiting | Overstroom | Overbelasting, oververhitting |
| Beschermingsfocus | Voedingskwaliteit | Stroomstoring | Stroomstoring | Motortoestand |
| Respons | Besturingsuitgang (geen belasting schakelen) | Tripcircuit | Smeltelement | Tripscircuit |
| Hergebruik | Herbruikbaar | Herbruikbaar | Vervangbaar | Herbruikbaar |
| Fasefoutdetectie | Ja | Nee | Nee | Beperkt |
| Beste gebruik | Driefasige systemen | Schakelingsbescherming | Eenvoudige schakelingen | Motorsystemen |
| Beperking | Geen stroombeveiliging | Geen fasemonitoring | Geen spanningsmonitoring | Beperkte toevoermonitoring |

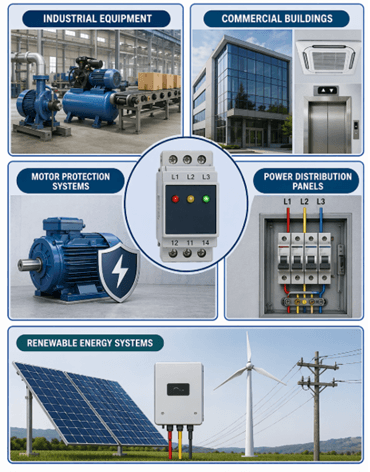

Toepassingen van fasemonitoringsrelais
Industriële Apparatuur
Beschermt pompen, compressoren, transportbanden en productiemachines door oververhitting, mechanische stress en onverwachte uitval in continue bedrijfsomstandigheden te voorkomen.
Commerciële gebouwen
Zorgt voor stabiele werking van HVAC-systemen, liften en airconditioningunits, wat het comfort, de veiligheid en ononderbroken gebouwservice ondersteunt.
Motorbeschermingssystemen
Handhaaft de juiste motorprestaties door fasegerelateerde storingen te voorkomen die oververhitting, verminderd koppel en voortijdige motorstoring kunnen veroorzaken.
Stroomdistributiepanelen
Monitort de kwaliteit van de binnenkomende voeding en voorkomt dat defecte stroom gevoelige belastingen bereikt, wat de algehele systeembetrouwbaarheid verbetert.
Hernieuwbare energiesystemen
Gebruikt bij zonne- en windinstallaties om de juiste fasecondities te waarborgen voordat stroom wordt aangesloten op het net of de belasting, zodat synchronisatieproblemen worden voorkomen.
Conclusie
Een fasemonitoringsrelais wordt gebruikt om stabiele en efficiënte werking in driefasige systemen te waarborgen. Door fase- en spanningsafwijkingen vroegtijdig te detecteren en de systeemrespons te regelen, helpt het stilstand te verminderen en schade aan apparatuur te voorkomen. Wanneer het correct geselecteerd en gebruikt wordt samen met andere beschermingsapparaten, wordt het een belangrijk onderdeel van een betrouwbare elektrische beveiligingsstrategie.
Veelgestelde Vragen [FAQ]
Hoe test je of een fasemonitoringrelais goed werkt?
Simuleer storingen zoals faseverlies, omkering of spanningsvariatie en controleer dat het relais correct reageert.
Wat gebeurt er als een fasemonitoringrelais faalt?
Het kan falen in het detecteren van fouten of onnodige uitschakelingen veroorzaken, wat leidt tot onveilige omstandigheden of systeemonderbrekingen.
Kan een fasemonitoringrelais enkelfasige systemen beschermen?
Nee, het is specifiek ontworpen voor driefasige systemen.
Hoe kiest u het juiste fasemonitoringrelais?
Selecteer op basis van systeemspanning, type bedrading, vereiste beschermingskenmerken en belastinggevoeligheid.
Vervangt een fasemonitoringrelais een zekering of zekering?
Nee, het vult ze aan door fase- en spanningscondities te monitoren, terwijl zekeringen en zekeringen overstroombescherming verzorgen.
